中性(xing)爐襯料LFS-885CR

 一(yi)般(ban)介紹(shao)（General Information）

LFS-885CR中性(xing)爐襯材(cai)料是(shi)由**剛玉、鎂鋁尖晶石及(ji)電(dian)熔氧(yang)化鉻等(deng)主要原料組成，外加其(qi)他(ta)添加劑，經過嚴格的工藝配制而成。此(ci)產品(pin)為干式搗打(da)耐(nai)火材料，可(ke)作為無芯(xin)感應(ying)電爐內襯材料使用，具有優異的抗鋼液(ye)及(ji)熔(rong)渣侵(qin)蝕(shi)性，適用于(yu)熔化(hua)合金鋼和不銹鋼等熔煉環境苛刻場合。

抗熱震性好

不(bu)開裂，不(bu)剝(bo)落

抗(kang)鋼(gang)液(ye)沖刷(shua)性好

耐(nai)高溫

抗渣侵蝕(shi)性好

理化指標（Technical Data）

標準包裝和儲存方法（Packaging and Storage）

用(yong)25 公斤(jin)多層紙(zhi)袋(dai)包裝；放在干(gan)燥處防(fang)止(zhi)吸潮。建議儲存期不(bu)超(chao)過 6 個月。

典型燒結參數（Sintering Data）

燒結(jie)溫度1680℃  保溫1~2小(xiao)時

升溫(wen)速率200℃/時

具(ju)體參考(kao)我公司提供的(de)施工及烘烤工藝

中性爐襯材料標準烤爐工藝及注意事項

1. 烤爐工藝

(1). 干搗(dao)料打爐(lu)和烤爐(lu)過程中均(jun)需內(nei)(nei)(nei)膽(dan)(dan)的(de)支撐，在烤爐(lu)時要(yao)將內(nei)(nei)(nei)膽(dan)(dan)熔化(hua)掉(diao)。建議內(nei)(nei)(nei)膽(dan)(dan)除了設計底(di)部采用R角外，上下口采用一致(zhi)的(de)尺寸(cun)，鋼制內(nei)(nei)(nei)膽(dan)(dan)的(de)厚度根據爐(lu)子大小為5~10mm。

(2). 烘爐(lu)之(zhi)前，往爐(lu)膽內(nei)加滿小(xiao)料并(bing)填實，避免(mian)爐(lu)內(nei)局部打火而(er)化(hua)掉內(nei)膽使(shi)干料坍(tan)塌的現(xian)象。在升溫過程中要嚴格(ge)觀察鋼(gang)模(mo)情況(kuang)，當出(chu)現(xian)打弧嚴重時應減小(xiao)電流(liu)。如果電流(liu)過大會引起(qi)鋼(gang)模(mo)被電弧擊穿而(er)導致耐(nai)火材料塌陷(xian)。

(3). 升溫(wen)過程中(zhong)，中(zhong)頻爐逐步加大電流，控制(zhi)升溫(wen)速度為100~400℃/小時，直至爐內溫(wen)度達到(dao)1680℃，在此(ci)溫(wen)度下保溫(wen)1~2小時。

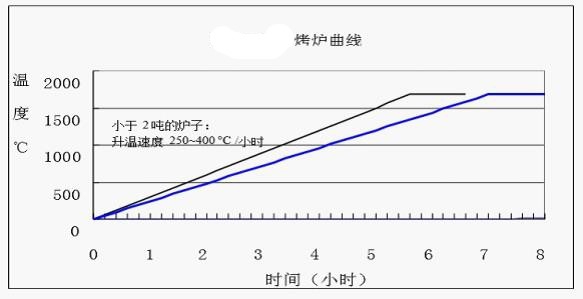

2. 燒結曲線

熔煉(lian)爐(lu)在烤(kao)爐(lu)前要(yao)裝滿(man)緊實的爐(lu)料，按下列升溫速度(du)升溫：對于大于 2 噸的(de)爐子，升溫速度為(wei)

     100~250°C/每(mei)小時；而小于(yu)2噸的爐子，升溫(wen)速度為 250~400°C/每(mei)小時。

熔(rong)體的(de)高度應該超出干濕(shi)打結(jie)合(he)的(de)部位，在1680°C溫(wen)度下保溫(wen)1~2小時。

3. 注意事項

(1). 送電前檢查冷(leng)卻水的(de)大小，并檢查管道是否(fou)暢通。

(2). 停(ting)爐(lu)、開(kai)爐(lu)注意事項(xiang)：停(ting)爐(lu)時，要蓋好爐(lu)蓋，以(yi)保持爐(lu)襯材(cai)料緩慢降溫，從而避(bi)免(mian)產生宏(hong)觀裂(lie)紋(wen)；停(ting)爐(lu)后開(kai)爐(lu)..爐(lu)，要慢慢升溫，這將有利于顯(xian)微裂(lie)紋(wen)的彌(mi)合，避(bi)免(mian)鋼水在耐火材(cai)料中的滲入(ru); 加大料時，要先加一些小料墊(dian)底，以(yi)免(mian)損壞爐(lu)底。

(3).出爐(lu)溫度(du)(du)：出爐(lu)溫度(du)(du).好在1630~1680°C，這樣有利于(yu)熱(re)面的(de)燒結，從(cong)而**燒結層的(de)高溫強度(du)(du)，避免運動熔(rong)體的(de)沖(chong)刷和侵蝕(shi)。

(4) 烤爐(lu)..爐(lu).好(hao)不要生產含(han)(han)錳高合金(jin)(jin)，如(ru)果必須熔煉(lian)含(han)(han)錳合金(jin)(jin)，.好(hao)在保溫(wen)結束后(hou)加錳。因為(wei)鋼(gang)(gang)水(shui)中含(han)(han)錳，對(dui)(dui)鋼(gang)(gang)水(shui)的(de)流動性影響很大(da)，對(dui)(dui)于(yu)爐(lu)襯(chen)有較大(da)的(de)侵(qin)蝕作用。對(dui)(dui)于(yu)錳鐵合金(jin)(jin)的(de)加入(ru)，要在熔煉(lian)后(hou)期以小批(pi)量、分批(pi)次(ci)加入(ru)，同(tong)時一定要控制好(hao)熔煉(lian)溫(wen)度(du)，避免溫(wen)度(du)過高而(er)造成對(dui)(dui)爐(lu)襯(chen)的(de)損壞。
